Le but de cet article est de montrer rapidement comment brancher un système qui a besoin d’avoir accès la prise Téléinformation (TIC) du Linky, sur les borniers I1 et I2. Cela peut être utile pour des systèmes de gestions d’énergie (HEMS) qui récupèrent les données des périodes tarifaires (heures pleines/creuses, tarif Tempo …), comme par exemple notre Délesteur Solaire.
Cet article concerne le petit modèle du Linky (~20cm de haut)

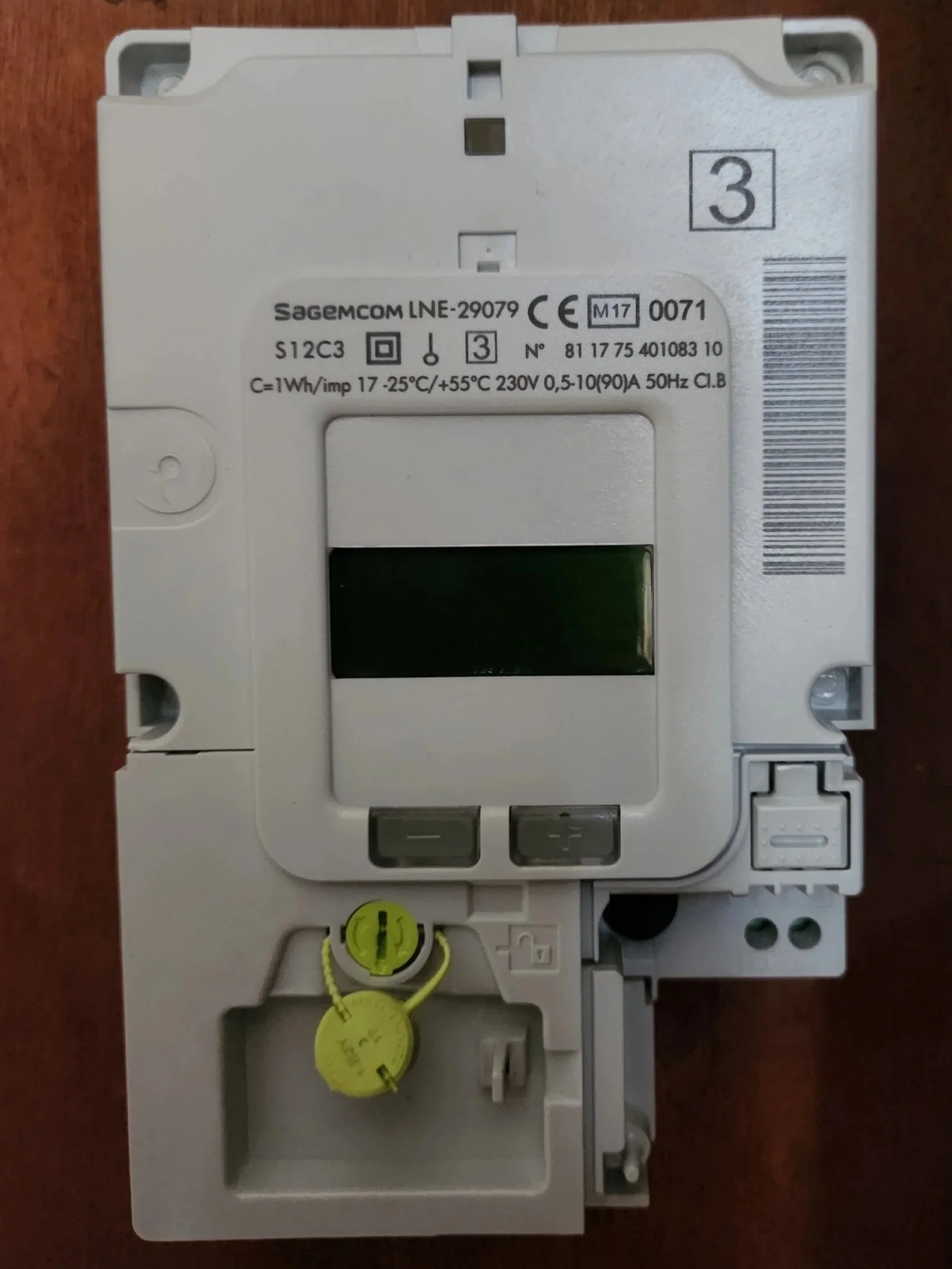

Linky petit modèle sans capot
Retirer le capot vert
Pour accéder à la prise TIC sur le petit modèle du Linky, il faut commencer par retirer intégralement le capot de votre compteur. Pour ça, vous pouvez soulever le bas du capot et décliper doucement le haut.
Repérer les borniers I1 et I2 de la prise TIC
Sur ce modèle, les borniers i1 et i2 (sur lesquels on veut connecter notre système), sont en bas à droite.
Brancher votre système
Attention !
Les borniers C1 et C2, juste à côté de I1 et I2, sont en courant fort (230v) pendant les heures creuses.
Faites très attention de ne pas vous brancher dessus, vous risqueriez de vous électrocuter et/ou d'endommager votre système de gestion d'énergie.

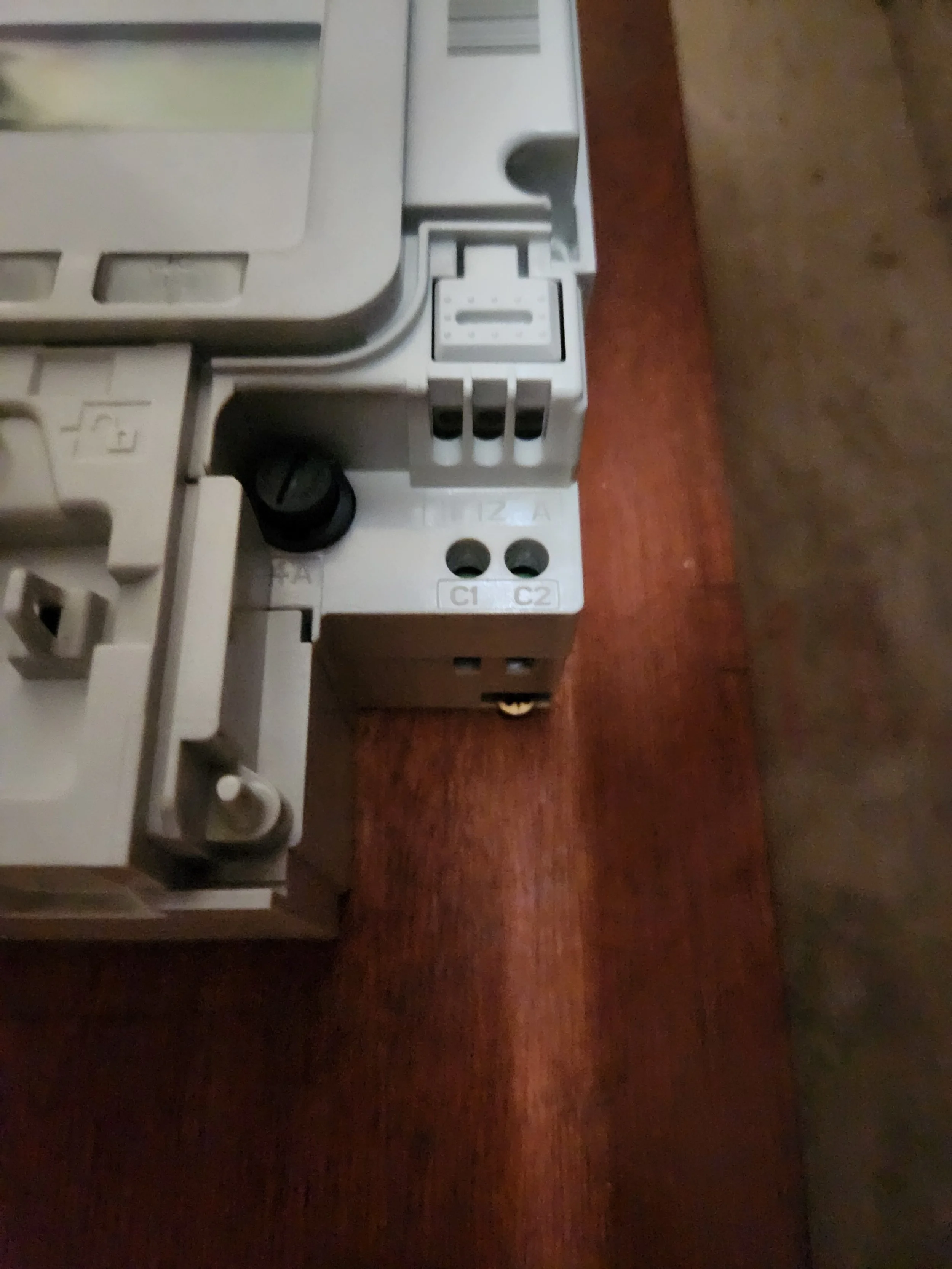

Emplacement des borniers I1/I2

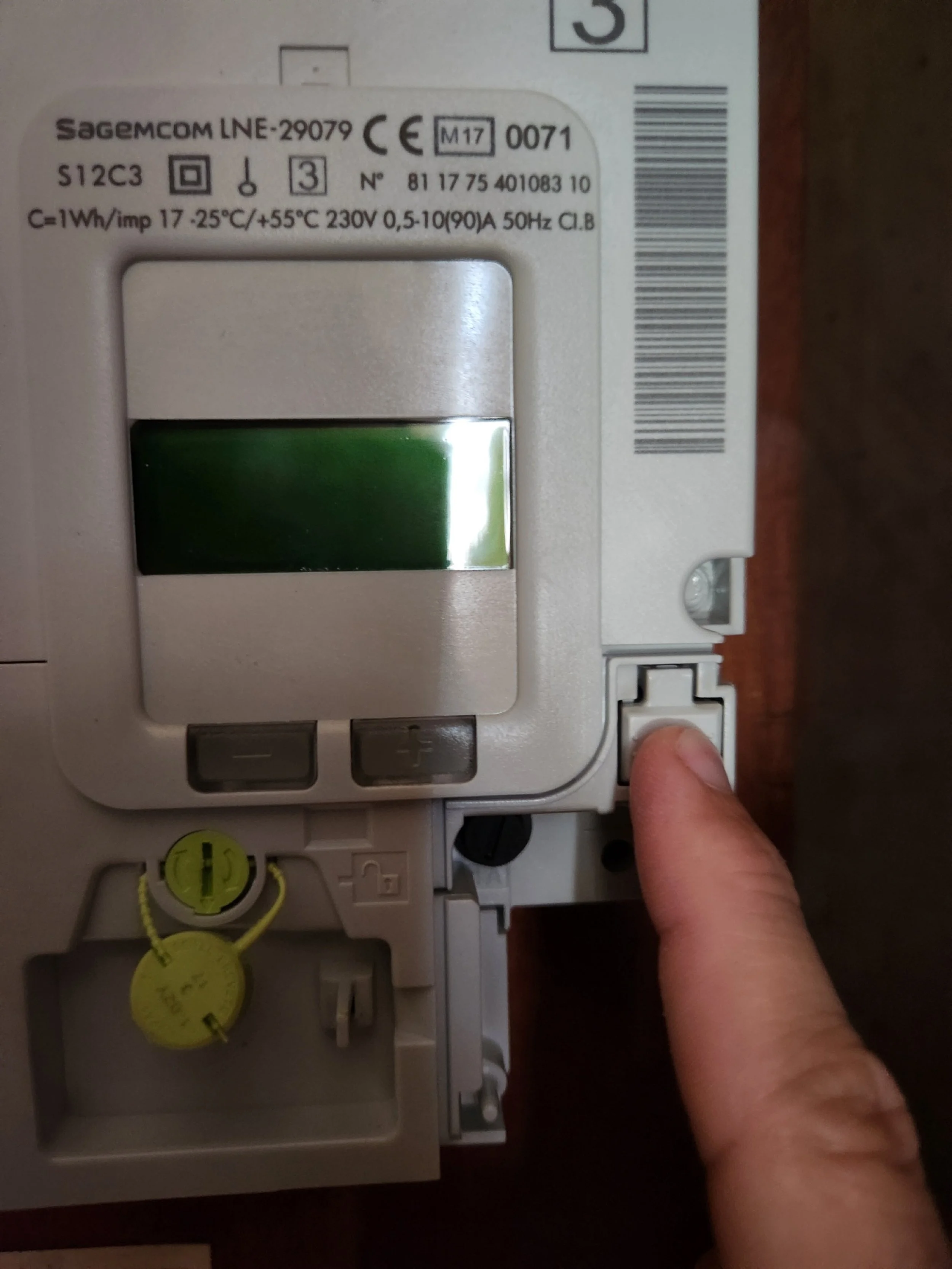

Bouton sur lequel appuyer pour pouvoir entrer les fils dans les borniers
Brancher votre équipement
Pour brancher votre équipement, il faut appuyer sur le bouton qui se trouve juste au-dessus des borniers. Si possible, faites-vous aider par quelqu’un qui tient le bouton appuyé pendant que vous insérez les fils.
Le bornier s’enfonce très peu, c’est normal. Quand vous le relâchez, vérifiez bien que vos fils sont entrés dans le bornier en tirant légèrement dessus.

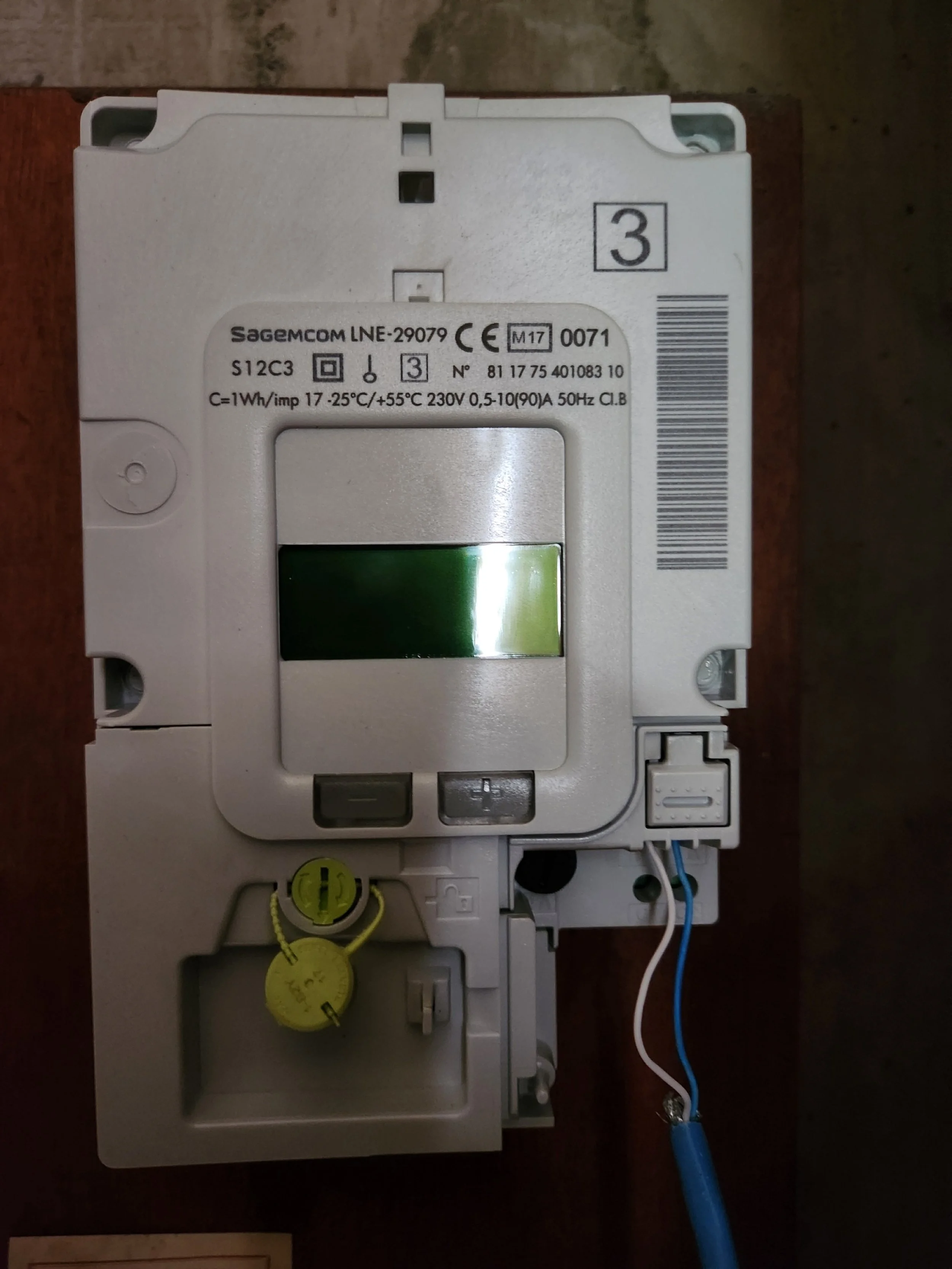

Etat final : Linky avec câble branché dans les borniers I1 et I2
Félicitations ! En cas de doute, contactez un professionnel.
